Точна діагностика електроніки починається не з припущень, а з вимірювань: перевірки напруги, струму, опору та сигналів у ключових точках схеми. Мультиметр допомагає знайти проблеми з живленням, обриви й короткі замикання, а осцилограф та інші прилади — виявити пульсації, нестабільність і спотворення сигналу. Послідовна перевірка від загальних параметрів до окремих вузлів дозволяє не лише знайти несправний компонент, а й зрозуміти причину збою.Отже, Як знайти несправність в електроніці за допомогою вимірювальних приладів - далі у нашій статті

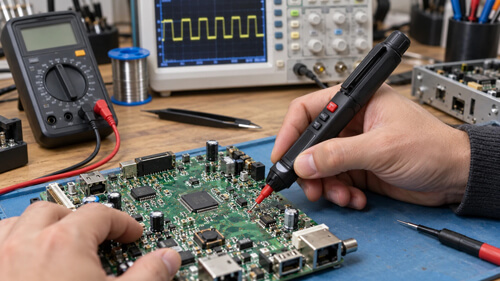

Несправний пристрій не завжди має видимі пошкодження. Плата може виглядати бездоганно, хоча один із вузлів уже працює поза допустимими параметрами. У такій ситуації вимірювальні прилади перетворюють пошук дефекту з набору припущень на послідовну діагностику. Напруга, струм, опір і форма сигналу дають змогу зрозуміти, де саме порушився нормальний режим роботи та яку ділянку потрібно перевірити детальніше.
Напруга: перша контрольна точка
Діагностику доцільно починати з перевірки живлення. Мультиметром вимірюють напругу на вході пристрою, виходах блока живлення, стабілізаторах і ключових точках плати. Результати порівнюють із принциповою схемою, сервісною документацією або параметрами справного обладнання.
Занижене значення може свідчити про перевантаження, несправний стабілізатор чи підвищений опір контакту. Завищена напруга нерідко вказує на пошкодження регулювального вузла, а нестабільні показники — на проблеми з фільтрацією. Важливо проводити перевірку не лише без навантаження: джерело живлення може демонструвати нормальну напругу в режимі очікування, але різко втрачати її після запуску пристрою.
Струм споживання: поведінка пристрою після ввімкнення
За характером споживання можна швидко оцінити загальний стан схеми. Різке зростання струму часто супроводжує коротке замикання, пробій силового транзистора або перевантаження окремого каскаду. Надто низьке значення, навпаки, може означати обрив, відсутність керувального сигналу чи блокування запуску.
Під час першого ввімкнення після ремонту корисно застосовувати лабораторний блок живлення з обмеженням струму. Він допомагає простежити реакцію плати та водночас знижує ризик повторного пошкодження компонентів.
Опір і прозвонювання: пошук обривів та замикань
На знеструмленій платі перевіряють запобіжники, кабелі, доріжки, роз’єми, перемикачі, резистори й котушки. Режим прозвонювання особливо зручний для виявлення обривів, холодного паяння та ненадійних контактів.
Насамперед варто проконтролювати:
- опір між лінією живлення та загальним проводом;
- цілісність доріжок, шлейфів і контактних майданчиків;
- стан роз’ємів та місць паяння;
- відповідність опору компонентів їхнім номіналам.
Вимірювати опір у схемі, на яку подано живлення, не можна. Це спотворює результат і може пошкодити мультиметр.
Діагностика напівпровідникових компонентів і конденсаторів
У режимі перевірки діодів можна виявити пробій або обрив діода, світлодіода чи переходу транзистора. Проте вимірювання безпосередньо на платі не завжди точне: паралельно підключені елементи впливають на показники. Якщо результат неоднозначний, один вивід компонента від’єднують від схеми та повторюють тест.
Окремої уваги потребують конденсатори. Навіть без здуття або витоку вони можуть втратити ємність чи мати підвищений ESR — еквівалентний послідовний опір. Наслідками стають пульсації, складний запуск, фоновий шум і збої під навантаженням. У блоках живлення вимірювання ESR нерідко виявляється інформативнішим за звичайну перевірку ємності.
Коли мультиметра вже недостатньо
Мультиметр фіксує числове значення, але не показує, як параметр змінюється в часі. Осцилограф дає змогу побачити форму, амплітуду й частоту сигналу, а також короткочасні провали, шуми та спотворення.
За його допомогою контролюють:
- пульсації на лініях живлення;
- тактові імпульси та ШІМ-сигнали;
- проходження сигналу між каскадами;
- стабільність генераторів і перетворювачів.
Для діагностики радіочастотних трактів додатково застосовують частотомір, генератор сигналів, аналізатор спектра та вимірювач потужності. КСХ-метр або антенний аналізатор допомагає оцінити узгодження передавача, кабелю й антени.
Від вимірювання — до точного висновку
Ефективна діагностика будується за принципом «від загального до конкретного»: спочатку огляд, потім перевірка живлення та струму, далі — контроль окремих вузлів і проходження сигналу. Додатковою підказкою може стати аномальне нагрівання, яке виявляють тепловізором, пірометром або термопарою.
Після усунення дефекту обладнання обов’язково перевіряють під робочим навантаженням. Такий підхід дозволяє не просто знайти пошкоджену деталь, а визначити першопричину несправності та переконатися, що пристрій повернувся до стабільного режиму роботи.
Відповіді на популярні запитання
З чого краще починати пошук несправності в електронному пристрої?
Спочатку варто перевірити живлення: напругу на вході, виходах блока живлення, стабілізаторах і основних точках плати. Якщо з живленням усе гаразд, можна переходити до перевірки струму споживання, цілісності ланцюгів і окремих компонентів.
Чому пристрій може працювати нестабільно, навіть якщо напруга мультиметром вимірюється нормально?
Звичайний мультиметр показує поточне або усереднене значення, тому короткі провали напруги, пульсації та імпульсні перешкоди можуть залишитися непоміченими. У таких випадках корисний осцилограф, який дозволяє побачити, як сигнал змінюється в часі.
Що може означати різке збільшення струму після ввімкнення пристрою?
Це може бути ознакою короткого замикання, пробитого силового елемента або надмірного навантаження одного з вузлів. Для першого запуску після ремонту зручно використовувати лабораторний блок живлення з обмеженням струму, щоб зменшити ризик додаткових пошкоджень.
Чому не можна вимірювати опір на платі під напругою?
Підключене живлення спотворює результати вимірювання та може пошкодити мультиметр. Перевірку опору, прозвонювання доріжок, кабелів і компонентів виконують тільки після повного знеструмлення пристрою.
Чи можна точно перевірити діод або транзистор, не випаюючи його з плати?
Попередню перевірку виконати можна, але сусідні компоненти іноді впливають на результат. Якщо показники виглядають підозріло або неоднозначно, достатньо від’єднати від плати один вивід компонента та повторити вимірювання.
Чому справний на вигляд конденсатор може бути причиною несправності?
Конденсатор не обов’язково здувається або протікає, коли втрачає свої характеристики. З часом може зменшитися його ємність або збільшитися ESR, через що з’являються пульсації, проблеми із запуском, шум і нестабільна робота під навантаженням.
Коли для ремонту електроніки потрібен осцилограф?
Він потрібен тоді, коли важливо побачити не лише числове значення параметра, а й форму сигналу. Осцилограф допомагає перевіряти пульсації живлення, ШІМ-сигнали, тактові імпульси, роботу генераторів і проходження сигналу між окремими каскадами.
Навіщо перевіряти відремонтований пристрій під навантаженням?
Без навантаження обладнання може працювати нормально, хоча несправність повністю не усунена. Перевірка в робочому режимі дозволяє переконатися, що напруга не просідає, компоненти не перегріваються, а пристрій стабільно працює протягом тривалого часу.
