Датчик открытия дверей и окон помогает своевременно выявить попытку проникновения, реагируя на удаление магнита от геркона и передавая сигнал охранной системе. Проводные модели подходят для помещений с проложенной кабельной сетью, а беспроводные удобны для установки без ремонта. При выборе важно учитывать материал двери или окна, рабочий зазор между элементами и совместимость с охранной централью. Правильно установленный датчик обеспечивает стабильное срабатывание и помогает избежать ложных тревог.Итак, Как выбрать и правильно установить датчик открытия дверей и окон - далее в нашей статье
Датчик открытия дверей и окон фиксирует момент, когда створка отходит от рамы, и передает сигнал на охранную централь. Это один из основных элементов периметральной защиты квартиры, дома или офиса. От правильного выбора модели и точности монтажа зависит стабильность работы всей системы. Ниже рассмотрены принцип действия, типы датчиков и правила установки.
Как магнитоконтактный датчик обнаруживает открытие
Магнитоконтактный датчик состоит из двух частей: корпуса с герконом и отдельного постоянного магнита. Геркон — это герметизированный контакт в стеклянной колбе, который меняет свое состояние под воздействием магнитного поля. Корпус с герконом крепят на неподвижную раму, а магнит — на подвижную створку. Пока дверь или окно закрыты, магнит удерживает контакт в дежурном состоянии. При открытии магнит отдаляется, контакт переключается, и централь получает сигнал тревоги.
Большинство герконовых датчиков имеют нормально замкнутый (Н/З) контакт. Такое решение позволяет централи обнаруживать не только открытие, но и обрыв линии. Типичный коммутируемый ток таких датчиков составляет до 100 мА при напряжении 12 В.
Проводной и беспроводной датчик: отличия

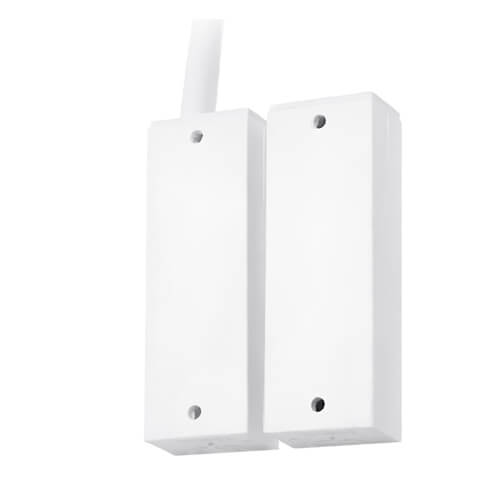

Проводной датчик подключают к шлейфу охранной централи с помощью кабеля. Он не требует батареек, не зависит от радиосвязи и подходит для объектов, где кабель прокладывают еще на этапе ремонта. Большинство герконовых датчиков относятся именно к этому типу и не требуют обслуживания.

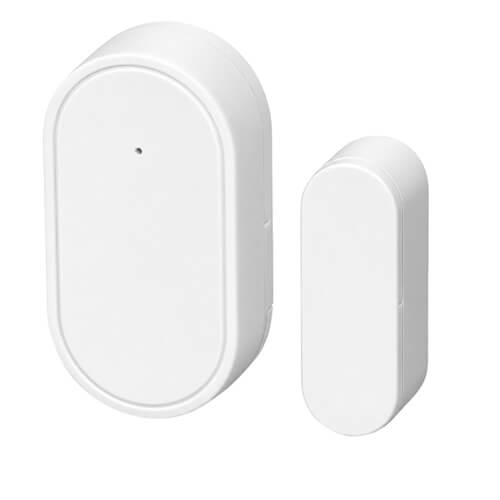

Беспроводной датчик передает сигнал по радиоканалу и питается от батареи. Его удобно устанавливать в помещениях с готовой отделкой. Большинство моделей работает на частоте 433 или 868 МГц и имеет тамперный контакт, реагирующий на снятие корпуса. Дальность связи обычно составляет до 100 м в зоне прямой видимости. Некоторые датчики оснащены входом для дополнительного проводного магнитоконтакта. Совместимость проверяют по документации, поскольку беспроводные устройства работают только с централями, поддерживающими их протокол.
Выбор накладного или врезного датчика для дверей и окон
Накладные модели крепят на поверхность рамы и створки с помощью шурупов. Врезные модели устанавливают в просверленное отверстие, поэтому после монтажа они практически незаметны. Тип корпуса подбирают с учетом материала конструкции.
- для деревянных и пластиковых конструкций используют датчики в пластиковом корпусе;

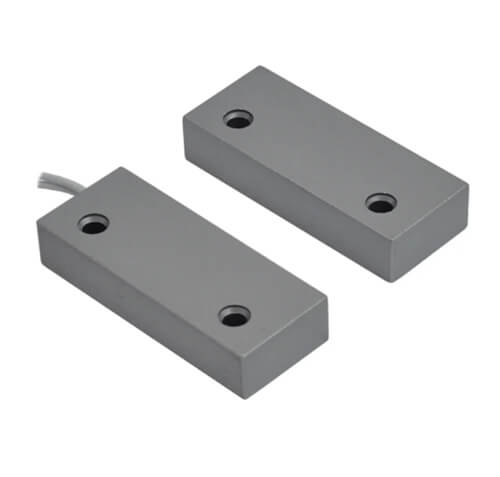

- для металлических дверей выбирают датчик в металлическом корпусе, рассчитанный на работу на стальной поверхности;
- для ворот и гаражных дверей применяют модели с увеличенным рабочим зазором до 50 ± 5 мм;
- датчик на окно с пластиковым профилем часто устанавливают во врезном исполнении, чтобы не изменять внешний вид рамы;
- для неотапливаемых помещений, гаражей и складов подходят модели с расширенным диапазоном рабочих температур, например от −40 до +50 °C.
Металлическая конструкция частично экранирует магнитное поле. Из-за этого пластиковый датчик на стальной двери может работать с меньшим зазором или срабатывать нестабильно. Для таких объектов используют модели, предназначенные специально для металлических поверхностей.
Рабочий зазор геркона и его влияние на срабатывание
Рабочий зазор — это максимальное расстояние между магнитом и корпусом, при котором контакт остается в состоянии «норма». В зависимости от конструкции этот параметр составляет от 10 до 50 мм. Слишком большой зазор приводит к ложным тревогам, особенно на дверях с люфтом. Слишком маленький зазор на прогибающейся створке может вызвать механическое повреждение корпуса. При монтаже расстояние между частями датчика устанавливают с запасом относительно паспортного значения.
Размещение магнитоконтактного датчика и проверка работы
Корпус с герконом устанавливают на неподвижную раму, а магнит — на створку со стороны, противоположной петлям. В этой зоне смещение створки при открытии наибольшее, поэтому датчик реагирует быстрее. Кабель подводят только к части с герконом, поскольку магнит не требует подключения.
После монтажа проводят проверку. Створку несколько раз открывают и закрывают, контролируя индикацию на централи или в приложении. Для беспроводных моделей дополнительно проверяют уровень радиосигнала и заряд батареи.
Датчик открытия дверей и окон остается простым и эффективным средством раннего обнаружения проникновения. Правильный выбор между проводной и беспроводной моделью, подбор корпуса под материал рамы и точная настройка зазора обеспечивают стабильную работу без ложных тревог. Герконовые датчики для деревянных, пластиковых и металлических конструкций можно купить в Triniti-SB.
Ответы на популярные вопросы
Как понять, что датчик открытия дверей работает правильно?
Откройте и закройте дверь несколько раз и проверьте, меняется ли её состояние в приложении или на охранной панели. Если система не реагирует или показывает, что дверь открыта, когда она закрыта, стоит проверить расположение магнита и рабочий зазор.
Можно ли установить датчик открытия самостоятельно?
Да, особенно если речь идёт о беспроводной накладной модели. Главное — правильно разместить обе части датчика, соблюсти рекомендованное производителем расстояние между ними и проверить срабатывание. Для подключения проводных моделей к охранной системе могут понадобиться специальные навыки.
Почему датчик иногда срабатывает, хотя дверь никто не открывал?
Чаще всего причина заключается в неправильном расстоянии между магнитом и герконом. Если дверь имеет люфт, проседает или немного смещается из-за сквозняков, контакт может менять состояние. Также стоит проверить надёжность крепления и соответствие датчика материалу двери.
Подходит ли обычный магнитоконтактный датчик для металлической двери?
Не каждая модель. Металл влияет на магнитное поле, поэтому датчик, предназначенный для пластиковых или деревянных конструкций, может работать нестабильно. Для стальных дверей лучше выбирать специальные модели, рассчитанные на установку на металлическую поверхность.
Будет ли работать беспроводной датчик, если разрядится батарея?
Без питания беспроводной датчик не сможет передавать сигнал охранной панели. Поэтому важно следить за уровнем заряда и вовремя заменять батарею. Многие современные системы заранее сообщают о низком заряде.
Где лучше установить датчик на двери или окне?
Обычно его размещают в верхней части конструкции со стороны, противоположной петлям. Геркон крепят к неподвижной раме, а магнит — к подвижной створке. Так датчик быстрее реагирует на открытие, а его элементы меньше мешают повседневному пользованию дверью или окном.
Чем отличается врезной датчик от накладного?
Накладной датчик устанавливают непосредственно на поверхность рамы и створки, поэтому его проще монтировать и обслуживать. Врезной прячут в специально подготовленные отверстия, благодаря чему он почти незаметен. Оба варианта могут надёжно работать при условии правильной установки.
Какое расстояние должно быть между магнитом и герконом?
Это зависит от конкретной модели. Для обычных датчиков рабочий зазор часто составляет 10–20 мм, а для специальных моделей может достигать 50 мм. При монтаже лучше оставлять запас относительно максимально допустимого зазора, чтобы небольшие смещения створки не вызывали ложных тревог.
Можно ли подключить беспроводной датчик к любой сигнализации?
Нет, даже если устройства работают на одинаковой радиочастоте. Решающее значение имеет совместимость протоколов связи. Перед покупкой нужно проверить, поддерживает ли охранная панель конкретную модель датчика.
Защитит ли датчик открытия окна от разбития стекла?
Обычный магнитоконтактный датчик реагирует на изменение положения створки, а не на повреждение стекла. Если злоумышленник разобьёт стекло, не открывая окно, такой датчик может не сработать. Для дополнительной защиты стоит использовать датчики разбития стекла или движения.
Можно ли использовать датчики открытия в гараже или неотапливаемом складе?
Да, но нужно выбирать модели с подходящим температурным диапазоном. Для холодных помещений существуют датчики, способные работать при температуре до −40 °C. Для гаражных ворот также важен увеличенный рабочий зазор, поскольку большие металлические конструкции могут смещаться во время эксплуатации.
Требуют ли магнитоконтактные датчики регулярного обслуживания?
Проводные герконовые датчики обычно не требуют специального обслуживания. Достаточно периодически проверять их срабатывание, состояние креплений и соединений. В беспроводных моделях дополнительно необходимо контролировать заряд батареи и качество радиосвязи.
